天川變頻器沖床改造

一． 行業概況

 沖壓生產主要是針對板材的。通過模具，能做出落料，沖孔，成型，拉深，修整，精沖，整形，鉚接及擠壓件等等，廣泛應用于各個領域。

目前，國內高速沖床的研發基本與國內沖壓市場的發展保持同步，而國內沖床廠家要想與國際一流品牌相抗衡的另一領域就是技術創新，如控制系統、材料技術、模具技術等。變頻器作為沖床控制的驅動部件，也由通用化衍生出專機化的變頻器。變頻器的性能對而高速沖床的輸出穩定性、精確性、可靠性以及帶負載能力，起著決定性的作用。

二． 工藝說明及控制要求



1、工藝說明

沖床的設計原理是將圓周運動轉換為直線運動，由主電動機出力，帶動飛輪、曲軸（或偏心齒輪）、連桿等運轉，來達成滑塊的直線運動，從主電動機到連桿的運動為圓周運動。

2.設備要求

目前，市場上的高速沖床都具備以下特點：

(1):設備機身采用高強度鑄鐵，經過退火、振動消除應力等工序，從而確保長期精度。(2):采用動態平衡系統，把沖床的振動減小到極點，從而確保沖壓產品的精度。

(3):采用變頻器調速系統，行程速度可調、沖壓頻率高、噪聲小，并且速度穩定，零誤差，適合多種沖壓工藝等特點。配用微電腦控制單元，一切信息顯示在桌面，操作集中、方便，且便于維修。

三． 解決方案

天川T510矢量型變頻器的性能特點

天川T510系列矢量變頻器已在東莞某機械設備公司批量應用，完全達到?jīng)_床設備苛刻的要求。T510系列矢量變頻器在沖床設備上具有以下獨到的優點：

(1):矢量控制響應快速，低頻力矩大、各頻率段輸出平穩，轉矩動態響應快、穩速精度高。過載能力達到180%,啟動轉矩0.5HZ可輸出150%,可保證沖床可靠穩定地運行。在沖床離合器閉合瞬間，輸出頻率穩定無波動。

(2):科學合理的轉速追蹤算法，使變頻器在電機沒有停車的情況下自動追蹤其當前運行的頻率，能急停急啟，在電機慣性運轉時可以順利的啟動無故障，大大的提高了沖床的安全性能。

(3):多種靈活的控制方式滿足各種不同復雜工況要求。

(4):結構采用獨立風道設計，風扇可自由拆卸，散熱性好。

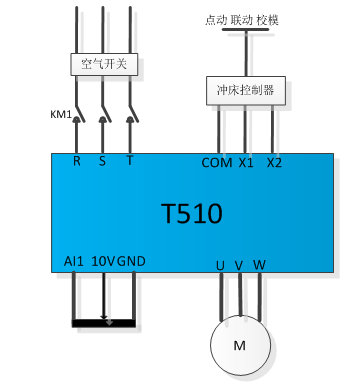

四．電氣控制圖及參數設置

參數	參數說明	設定值	備注
F0.01	端子啟動	1
F0.02	模擬量調速	2
F1.00	控制方式	0	開環矢量
F1.02	電機額定功率	22
F1.03	電機額定電壓	380
F1.04	電機額定電流	45
F1.05	電機額定頻率	50
F1.06	電機額定速度	1460
F1.38	自學習	0
F4.01	X1端子啟動	1
F4.02	X2點動啟動	1
F6.00	啟動方式	1
F6.01	最大速度跟蹤	2
F6.02	轉速追蹤快慢	60
F6.07	停車方式	1	自由停車
F8.42	快速限流使能	1	開啟使能
Fb.05	過流失速增益	30



六．現場應用場景
